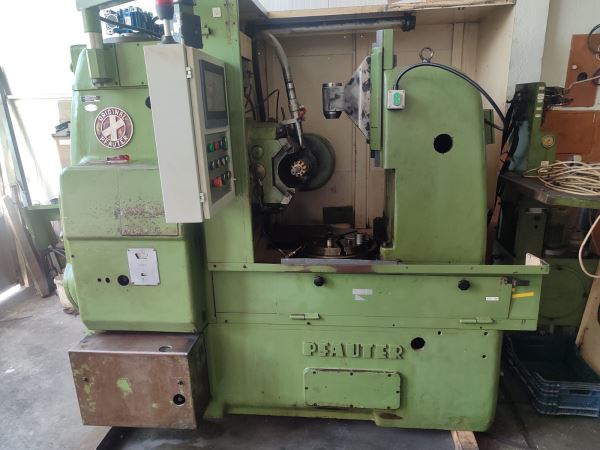

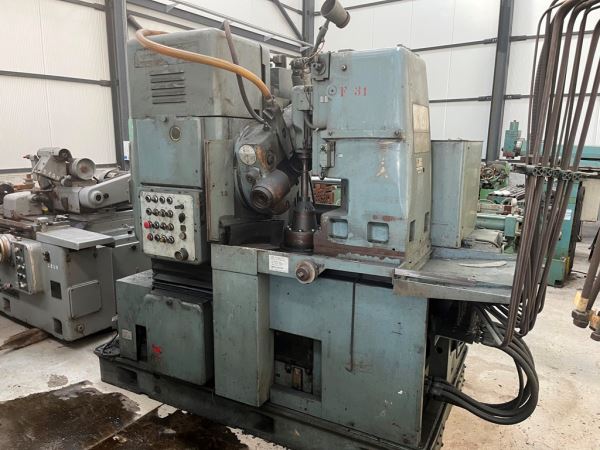

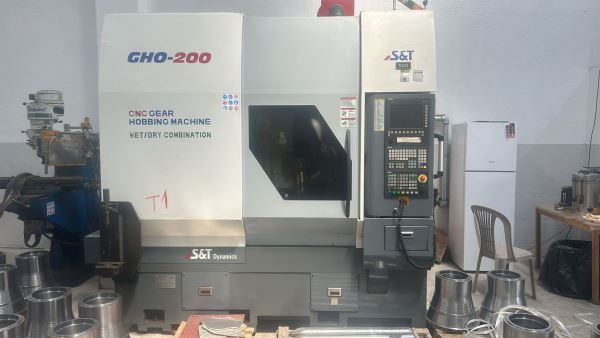

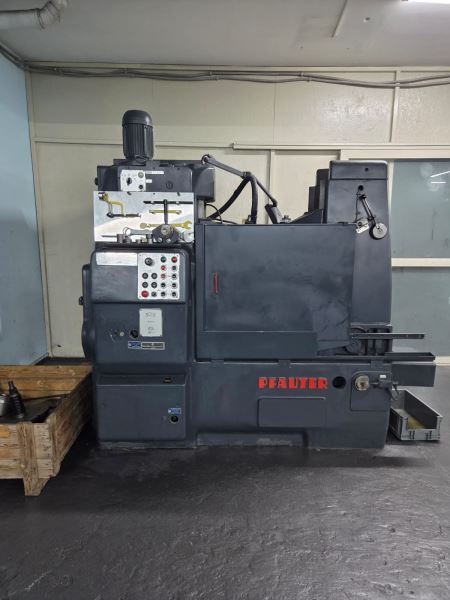

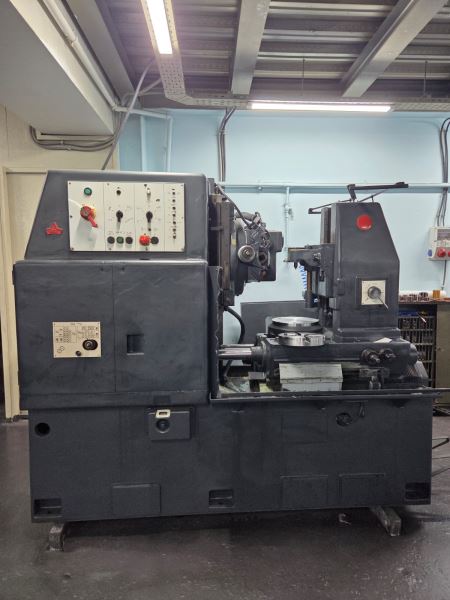

Azdırma

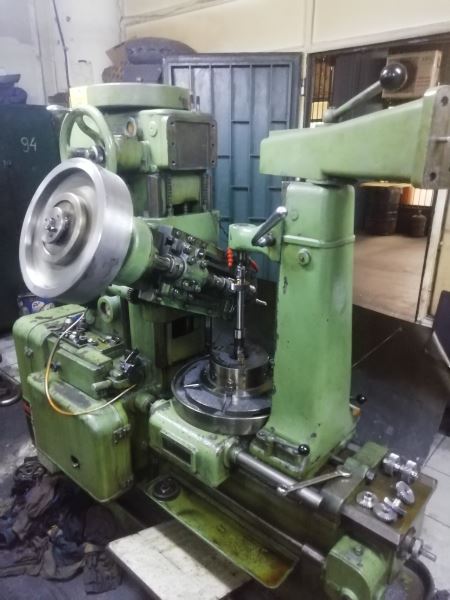

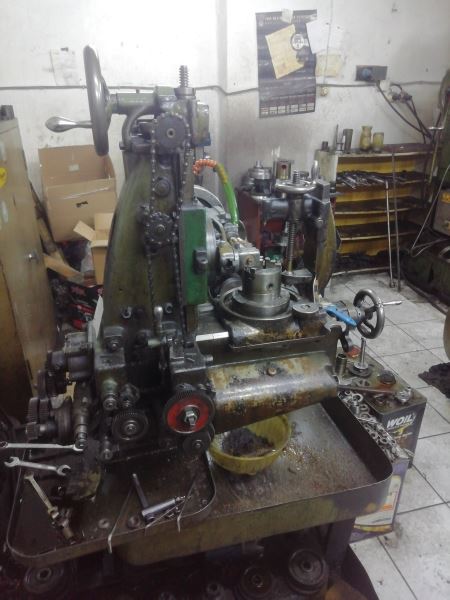

Freze tezgahlarının, dişli açmada yetersiz kalmalarından ya da diş açma işini istenen kalitede yapamamalarından ötürü azdırma tezgahlarının önemi daha belirginleşmiştir. Azdırma tezgahları, yuvarlanma metodu ile dişli çark açan özel tezgahlardır (Ek 1). Bu tezgahlar sayesinde, dişli çarklarda arzulanan düzgünlük ya da kalite elde edilmiş olur. Azdırma tezgahı adını azdırma frezesi denilen kesici ucundan-çakısından almıştır. Azdırma frezeleri (Ek 2), sağ ve sol yönlü olarak yapılan özel kesicilerdir. Görünümleri vida biçimindedir ancak azdırma tezgahında her modülden tek çakı olarak bulunur ve bir tezgah tüm modülleri açamaz. Tezgahın kapasitesine göre modülleri de sınırlı olur. Örneğin; 0.5, 0.75, 1, 1.25, 1.5, 1.75, 2 gibi.Azdırma takımlarında dişlerin sırtı tornalanmış ve taşlanmış yüzeyleri vardır. Büyük takımlarda talaş oyuklarına helis verilerek dişlerin sürekli bir şekilde kavranmaları ve işlenen yüzeylerden kesintisiz olarak ayrılmaları sağlanır. Bu şekilde titreşimler de önlenmiş olur. Azdırma tezgahında işlenecek parçaya göre çeşitli tipte çakılar kullanılabilir. En yaygın olan çakı ise hava çeliğinden yapılan çakılardır. Ayrıca, titanyum alaşımlı zincir dişli çakılar ise daha sağlam oldukları için işleme kapasitesini yaklaşık olarak üç kat artırabilirler. Kesme sırasında kullanılan çeşitli sıvılar, kesme sırasında sürtünme kuvvetlerinden dolayı ortaya çıkabilecek çeşitli kırılmalara karşı alınan bir önlemdir.

Azdırma Tezgahonda Gerçekleşen İşlemler

Azdırma tezgahonda işlenecek parçalar 3 çeşit işleme tabi olabilirler:

Düz dişli açma: Düz dişli açma işleminde parçanın ekseniyle dişlerin yönü paraleldir. Diğer bir şekilde ifade etmek gerekirse; parça düz bir yüzeye konulduğunda dişlerle yüzey arasında dik açı olduğu gözlenir.

Helisel dişli açma: Bu işlemde, parçanın ekseniyle dişlerin yönü paralellik göstermez. Parça düz bir yüzey üzerindeyken dişler ile yüzey arasındaki açının dar açı olduğu gözlenecektir. Çakı tezgaha yerleştirilirken belli bir açı verilmesi gerekmektedir.

Nihayetsiz çark:

Tanjansiyel başlık gerektiren bu işlem her tezgahta yapılmaz.

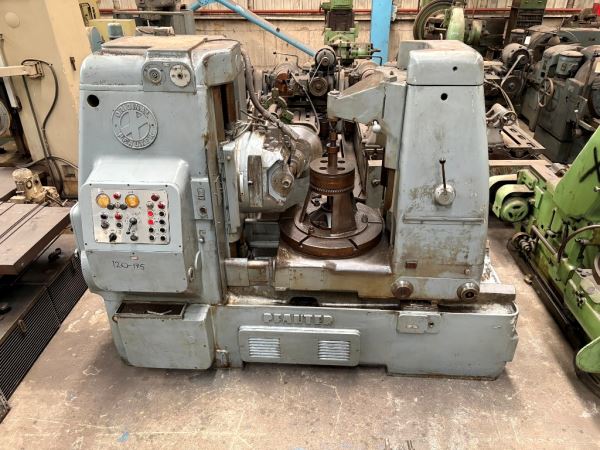

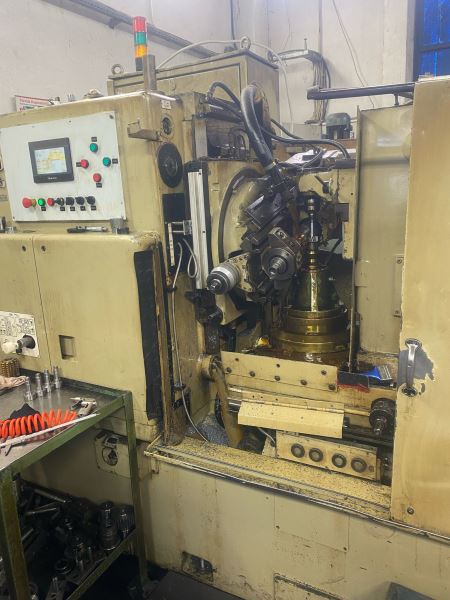

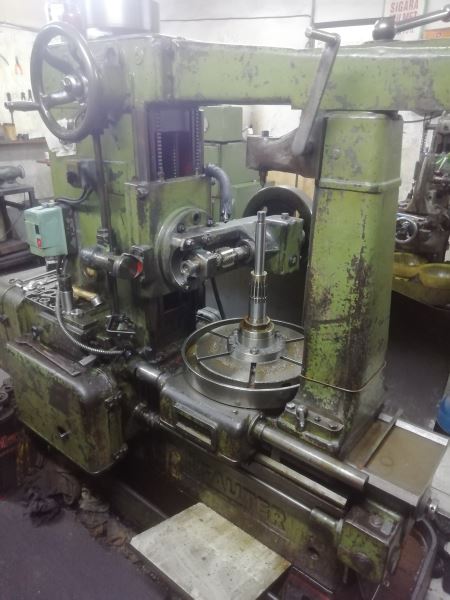

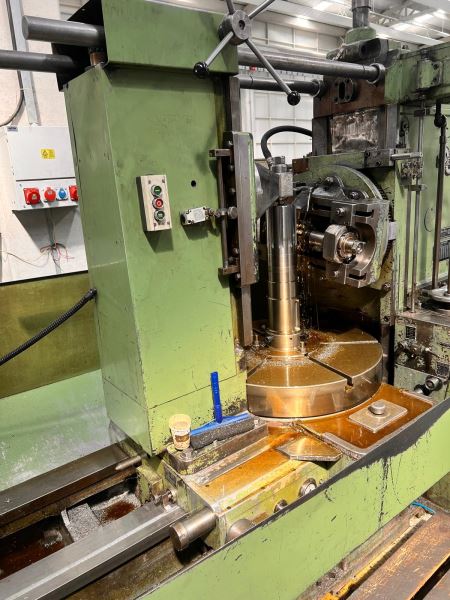

Ek 3 de bir azdırma tezgahı parça işlerken gösterilmiştir. Azdırma tezgahında işlem sırası aşağıda verildiği gibidir.

İş parçası, tezgahın özeliğine uygun bağlama araçlarıyla tablaya tesbit edilir. Dişli çevresi komparatörle yapılan karşılaştırmalarla kontrol edilir.

Azdırma dişli tezgahlarının doğru olarak ayarlanması çok önemlidir. Tezgahın ayarlarının ve kontrollerinin işleme başlanmaddan önce yapılması tavsiye edilir.

Açılacak dişli düz ise, azdırmanın eğim açısı çakı üzerinden alınarak takıldığı gövdeye verilir.

İş parçasıyla çakının dönüş oranı yani iş ve çakı, bir vida ile çarkı döndürüyormuş gibi düşünülerek, tezgah çark donanımları yapılmalıdır. Bunun için, dişli, diş sayısına göre bölüm dişli çarkları kataloğundan alınarak ilgili yerine takılır (Tam otomatik tezgahlarda bu donanımlar sadece kollarla yapılır.).

Dişlinin açılabilmesi için çakının diş derinliği verildikten sonra, işin dönmesiyle oranlı olarak düşey konumda ilerlemesi yine çark donanımlarıyla sağlanır.

Eğer dişli çark helis dişli ise, kesme sırasında azdırmanın dişleri arasında zorlanarak işin kaymasını önlemek ve helis açısını çıkarabilmek için çakıya göre daha hızlı dönmesi gerekir.

İşlem bitinceye kadar kesme yağı kullanılır. Böylece çakının zorlanması önlenerek düzgün yüzey elde edilmesi sağlanır.

Azdırma Tezgahında İşleme Uygulaması

Ek 4 te, azdırma tezgahında işlenecek bir parçanın teknik çizimi ve de işleme için gerekli olan çeşitli veriler verilmiştir.

Azdırma tezgahının çalışmasıyla ilgili olarak DİŞSAN Redüktör ve Dişli Sanayii ziyaret edilmiştir.

İş parçası azdırma tezgahına girmeden önce de çeşitli işlemlerden geçirilir. İşletmeye hammadde olarak gelen parça önce demir testeresiyle kesilir. Demir testeresiyle kesilerek belirli bir boyuta getirilen parça daha sonra torna tezgahına gider. Torna tezgahında işlenen ham malzeme azdırma tezgahında işlenmeye hazır hale getirilir. Azdırma tezgahına getirilen bu parça malafaya sabitlenir. Bu parçayı işlemek için uygun azdırma bıçağı modülüne göre seçilir. Bu aşamada ise, işleme için gerekli ölçüler göz önünde bulundurularak kafa ayarı ve helis açısı ayarı yapılır. Ayrıca diş sayısına göre taksimat çarkı ayarlanır. Tezgaha sabitlenen iş parçasının tam düzgün dönmesi için salgı komparatörleri ile tespit edilen salgısı alınır. Sonraki aşamada ise, kesici uç iş parçasına % 5 kadar deydirilerek suport sıfırlanır ve işleme başlatılır. İşleme otomatik olarak yapılırken kontrol ölçüleri de periyodik olarak alınır. İş parçası aşağıdan yukarıya doğru hareket ederken, çakı ise kendi ekseni etrafında döner. Azdırma tezgahında parçanın işlenmesi sona erdikten sonra ise bu parça freze tezgahına götürülür. Bu tezgahta kamalar açılır. Son olarak ise taşlama tezgahına götürülen parçanın kalitesini artırmaya yönelik işlemler yapılır.

Azdırma Tezgahında Maliyet

Azdırma takım tezgahlarında maliyet, diğer bütün takım tezgahların olduğu gibi değişken bir kavramdır. Talaşlı takım tezgahlarında maliyeti etkileyen çok çeşitli maliyetler vardır. Azdırma takım tezgahları için bunlardan başlıcaları; işin yapılmakta olduğu ülke, işçilik, iş adedi, tezgah amortismanları, işleme süreleri, tezgah bedeli, üretim yöntemi ( kütle üretimi, parti üretimi veya siparişe göre üretim), tezgahın boşta bekleme ve temizlik maliyetleri ve benzerleridir. Toplam maliyet hesaplarında gerekli veriler ise zamanlar ve birim maliyetlerdir. Burada ele alınan zamanlar; iş parçasının bağlanma süresi (t1), iş parçasının sökülme süresi (t2), tezgah temizliği süresi (t3), ölçme süresi (t4), tezgah ayarları süresi (t5), işleme dışı süre (t);
